Sortiment › Wendeplatten

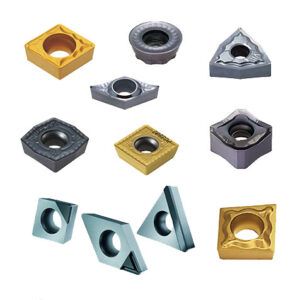

6'984 Dreh- und Frässplatten in allen gängigen ISO-Formen, dazu CBN und PKD für die Hartbearbeitung. Unsere grösste Warengruppe – als Korloy-Importeur führen wir die Sorten ab Lager Bettwiesen.
Wer eine Wendeplatte sucht, entscheidet der Reihe nach über Form, Spanleitstufe und Schneidstoffsorte. Die Form richtet sich nach der Kontur, die Spanleitstufe nach der Bearbeitungsart, die Sorte nach dem Werkstoff.
Genau in dieser Reihenfolge lässt sich im Shop filtern. Die Tabellen unten zeigen, was wir in welcher Ausführung an Lager haben.
Alle 6'984 Platten im Shop →
Die ersten vier Buchstaben der Bezeichnung beschreiben Grundform, Freiwinkel, Toleranz und Ausführung. Was davon bei uns an Lager liegt:
| Code | Form | Einsatz | Kennzeichen | Lager |
|---|---|---|---|---|
| CNMG | Rhombisch 80° | Drehen aussen | Stabile Ecke, für Schrupp- bis Mittelbearbeitung. Die Standardform im Aussendrehen. | 222 Stk. |
| DNMG | Rhombisch 55° | Drehen aussen | Spitzer als CNMG, kommt näher an Konturen heran. Etwas weniger stabil. | 241 Stk. |
| WNMG | Trigon 80° | Drehen aussen | Sechs Schneidkanten statt vier – günstiger pro Schnitt, wenn die Kontur es zulässt. | 195 Stk. |
| TNMG | Dreieckig 60° | Drehen aussen | Sechs Kanten, gut für Kopierarbeiten und schlanke Konturen. | 146 Stk. |
| SNMG | Quadratisch 90° | Drehen aussen | Acht Schneidkanten, sehr stabil. Nur bei Geradschnitt einsetzbar. | 129 Stk. |
| CCMT | Rhombisch 80° positiv | Drehen innen und schlichten | Positive Geometrie, geringere Schnittkräfte. Für Innenbearbeitung und dünnwandige Teile. | 219 Stk. |
| DCMT | Rhombisch 55° positiv | Drehen innen | Kleinere Bohrungen, schlanke Bohrstangen. | 201 Stk. |
| TCMT | Dreieckig 60° positiv | Drehen innen | Positive Variante der TNMG für Innenbearbeitung. | 127 Stk. |
| VBMT | Rhombisch 35° | Kopierdrehen | Sehr spitz, für enge Konturen und Kopierarbeit. | 95 Stk. |
| APMT | Frässplatte rechteckig | Fräsen | Eckfräsen und Planfräsen mit 90-Grad-Anschluss. | 229 Stk. |
| LNMX | Frässplatte länglich | Fräsen | Lange Schneide für Planfräsen mit grosser Schnitttiefe. | 192 Stk. |
| XNKT | Frässplatte | Fräsen | Hochvorschubfräsen mit flachem Eintrittswinkel. | 129 Stk. |
| KGMN | Stechplatte | Stechen und Abstechen | Für Einstiche, Abstechen und Gewindefreistiche. | 179 Stk. |
Beispiel: CNMG 120408 – rhombisch 80 Grad, Schneidkantenlänge 12 mm, Dicke 4 mm, Eckenradius 0.8 mm.
Sie bestimmt, wie der Span bricht. Zu grob und er wickelt sich ums Werkstück, zu fein und die Schneide bricht aus.
| Code | Bearbeitung | Kennzeichen | Lager |
|---|---|---|---|
| MM | Mittlere Bearbeitung | Der Allrounder – deckt den grössten Teil der Drehbearbeitung ab. | 734 |
| MP | Mittel, positiv | Geringere Schnittkräfte bei mittlerer Zerspanung. | 469 |
| MF | Schlichten | Feiner Span, gute Oberfläche, kleine Zustellung. | 233 |
| ML | Schlichten leicht | Sehr geringe Schnittkräfte, für dünnwandige oder labile Teile. | 225 |
| VM | Mittel, Inox | Auf zähe Werkstoffe abgestimmt, verhindert Aufbauschneiden. | 128 |
| VF | Schlichten Inox | Feinschlichten bei rostfreiem Stahl und Titan. | 166 |
| HMP | Schruppen | Grosse Zustellung, hoher Vorschub, robuste Schneidkante. | 144 |
Die Sorte entscheidet über Standzeit und Schnittwerte. Diese Zuordnung stammt aus unserem Lagersortiment, nicht aus dem Herstellerkatalog:
| Werkstoff | Sorten bei uns an Lager | Artikel |
|---|---|---|
| Stahl | NC3225 · NC3215 · PC3700 | 1'575 Stk. |
| Inox | PC9030 · PC9530 · PC5040 | 1'001 Stk. |
| Stahl / Inox | PC5300 · PC5335 · NC3030 | 975 Stk. |
| Inox / Titan | PC8110 · PC5400 · PC8105 | 904 Stk. |
| Universal | NC5330 | 551 Stk. |
| Guss | NC6315 · NC6310 · PC6510 | 243 Stk. |
Jede führt direkt in den Webshop.
Aktuelle Preise und Verfügbarkeit sehen Sie im Shop.
Nennen Sie uns Werkstoff, Maschine und Kontur – wir sagen Ihnen, welche Platte wir einsetzen würden. Meist ist die Antwort einen Satz lang.
